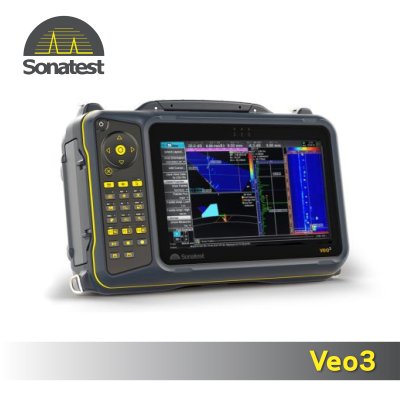

เครื่องตรวจหาจุดบกพร่องและรอยร้าว ในเนื้อวัสดุ ระบบ UT / Phase Array (PA) : VEO3
เครื่องตรวจหาจุดบกพร่องและรอยร้าว ในเนื้อวัสดุ ระบบ UT / Phase Array (PA) : VEO3
คำอธิบายสินค้า
- สินค้าจากแบรนด์ Sonatest (UK)
- เครื่องตรวจหาจุดบกพร่อง
- เครื่องตรวจหาจุดบกพร่องในเนื้อวัสดุ
- เครื่องตรวจหาจุดบกพร่องในเนื้อวัสดุ ระบบUT
- เครื่องตรวจหาจุดบกพร่องในเนื้อวัสดุ ระบบPhase Array (PA)
- เครื่องตรวจหาจุดบกพร่องรอยร้าวในเนื้อวัสดุ ระบบUT
- เครื่องตรวจหาจุดบกพร่องรอยร้าวในเนื้อวัสดุ ระบบPhase Array (PA)
คุณสมบัติสินค้า
เทคโนโลยีดิจิทัลที่ทันสมัยและมีประสิทธิภาพสูง

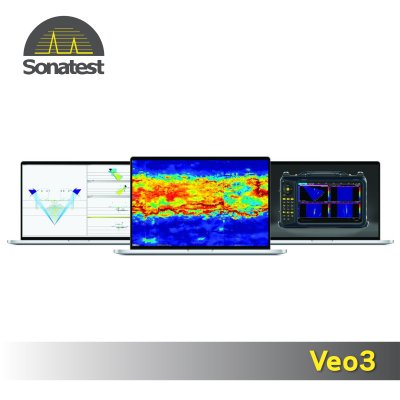

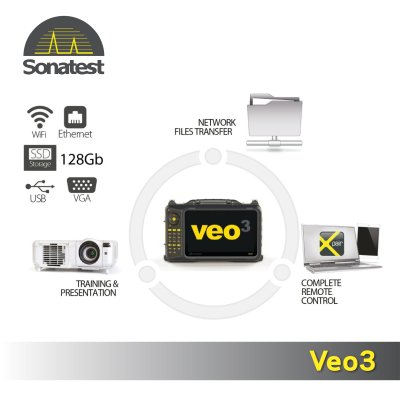

Veo3 มอบประสิทธิภาพการประมวลผลที่เหนือกว่าและความเร็วในการส่งผ่านข้อมูลที่ยอดเยี่ยม ให้ผลลัพธ์ที่รวดเร็วและแม่นยำด้วยระบบรับส่งสัญญาณแบบ PA 32 ช่องที่ให้สัญญาณรบกวนต่ำอย่างน่าทึ่ง โดยใช้การประมวลผลสัญญาณดิจิตอลขั้นสูง Veo3 ไม่จำเป็นต้องกังวลเรื่องพื้นที่จัดเก็บข้อมูล เพราะใช้ระบบปฏิบัติการ Linux 64 บิต และมีหน่วยความจำ SSD ขนาด 128GB ที่รวดเร็ว ทำให้บันทึกข้อมูลได้จำนวนมากในไฟล์เดียว Veo3 นั้นโดดเด่นด้วยเทคโนโลยีขั้นสูงที่สามารถสแกนและวิเคราะห์ข้อมูลได้หลายวิธีพร้อมกันแบบเรียลไทม์ สามารถแสดงผล TFM, PA และ TOFD พร้อมกันได้
เมนูและขั้นตอนการใช้งานที่ใช้งานง่าย
ระบบเมนูที่ใช้งานง่ายและเป็นไปตามการใช้งานจริง ทำให้การตั้งค่าและการใช้งานกลายเป็นเรื่องธรรมชาติ มีระบบช่วยเหลือและตัวช่วยในการตั้งค่าการสแกน พร้อมคำแนะนำในการปรับแต่งเพื่อให้ Veo3 ทำงานได้อย่างมีประสิทธิภาพสูงสุด มีตัวช่วยในการตั้งค่าความเร็วเสียง ความหน่วงของเลนส์ ความหน่วงของสายสัญญาณ การปรับแต่ง DAC, การตั้งค่า TOFD และการปรับเทียบตัวเข้ารหัส แผนการตรวจสอบแสดงตำแหน่งของหัวตรวจสอบบนชิ้นงานแบบ 3 มิติ ทำให้การตั้งค่าการตรวจสอบง่ายขึ้นและเป็นข้อมูลอ้างอิงสำหรับการรายงาน โดยใช้เทคโนโลยีคอมพิวเตอร์ล่าสุด ข้อมูลสามารถบันทึกอย่างถาวรเพื่อการประมวลผลและการสร้างรายงาน การปรับกฎโฟกัสทำได้ทันที มีความละเอียดของมุมถึง 0.1 องศา และสามารถใช้กฎโฟกัสได้สูงสุด 1024 กฎโดยไม่สูญเสียประสิทธิภาพ
FMC/TFM
อุปกรณ์ Veo3 มีโครงสร้างที่เป็นเอกลักษณ์ ซึ่งทำให้สามารถสร้างภาพสแกนแบบ TFM ได้สูงสุด 6 ภาพในเวลาเดียวกัน สร้างจากแหล่งสัญญาณ FMC หลายแหล่งบนหัวตรวจสอบที่แตกต่างกัน และสามารถสร้างภาพ TFM ที่มีความละเอียดสูงสุด 500,000 พิกเซล ด้วยความละเอียดสูงสุด 100 พิกเซลต่อมิลลิเมตร โดยไม่จำกัดจำนวนพิกเซลต่อแกน ข้อมูลทั้งหมดที่ได้รับจากการสแกนแบบ FMC สามารถบันทึกไว้ใน Veo3 ได้ ดังนั้นจึงสามารถทำการวิเคราะห์เชิงลึกเพิ่มเติม รวมถึงการเปรียบเทียบกับข้อมูลการตรวจสอบก่อนหน้านี้ เพื่อระบุแนวโน้มและอัตราการเติบโตของรอยแตกร้าวหรือการกัดกร่อน Veo3 สามารถรวมโหมดการสแกน TFM แบบเรียลไทม์ได้ถึง 4 โหมด ซึ่งเรียกว่า TFMi ทำให้รายละเอียดของข้อบกพร่องชัดเจนและสมจริงกว่าที่เคย การสแกนภาพนี้ให้การประเมินความสูงที่มีความแม่นยำสูงและความแม่นยำของรูปร่างที่ดีขึ้นเมื่อเทียบกับการตรวจสอบ PA แบบเดิม ความสามารถในการจำแนกประเภทของข้อบกพร่องนั้นง่ายดายขึ้น เทคนิคนี้ได้แสดงให้เห็นถึงผลลัพธ์ที่เหนือกว่าในการวิเคราะห์รอยเชื่อม
Product Technical Specifications :
| รุ่น | PHASED ARRAY (32:128PR) | UT-TOFD (2PR) | Live TFM |
| ปริมาณการสแกนหลายครั้ง | Up to 8 scans | Up to 2 scans (UT & TOFD) | Up to 6 scans |
| ตัวส่ง-รับสัญญาณ | 32:128PR | 2PR (4 connectors) | Up to 64 elements probe |
| ช่วงการขยายสัญญาณ | 80dB | 100dB | 80dB |
| ความถี่ในการเก็บข้อมูล | 125 MHz @ 12-Bit | 50/100/200 MHz @ 10-Bit | 125 MHz @ 12-Bit (processing 16-Bit) |
| แบนด์วิดท์ของระบบ | 0.2 to 23 MHz | 0.2 to 18 MHz | 0.2 to 23 MHz |
| ความถี่สูงสุดของสัญญาณ | 50,000 Hz | 20,000 Hz | 50,000 Hz |
| แรงดันไฟฟ้า | 100-50V ActiveEdge© | 400-100V ActiveEdge© | 100-50V ActiveEdge© |
| โหมดโฟกัส | การปรับความลึก/เส้นทาง/การหักเลี้ยวแบบคงที่หรือตามธรรมชาติ | n/a | เน้นทุกจุดของ TFM และสองวิธี TFM Intermode |
| ความละเอียดของการวิเคราะห์แบบ S | Up to 0. 1° | n/a | Down to 0.01mm |
| ความละเอียดของการวิเคราะห์แบบ L | ลดระดับลงเหลือ 1 องค์ประกอบหรือเพิ่มความละเอียดเป็นสองเท่า | n/a | Down to 0.01mm |
| จำนวนลำแสง PA สูงสุด | Up to 1024 beams | n/a | Up to 500,000 Pixels |
| เครื่องมือ การวัดและคำแนะนำ | EXTRACTION BOX, 4 gates/A-Scan, TCG, DAC/Split-DAC | 4 gates/A-Scan, TCG, DGS/ Split DGS, DAC/Split-DAC | 12 TFM algorithms, Up to 4 modes per TFMiTM, EXTRACTION BOX, 4 gates, Velocity, TCG, Amplitude fidelity, up to 20 cursors/view |
| เครื่องมือวางแผนการสแกนแบบในตัว | การแสดงผล 3 มิติแบบเรียลไทม์ในตัว | เวลาในการทำงานสูงสุด | 6 ชม (เปลี่ยนแบตเตอรี่ได้) |
| เครื่องมือรายงานแบบในตัว | PDF auto-report, Export data to CSV file, Save screen capture | กำลังไฟ | AC 110V/240V @ 50 Hz/60 Hz |
| มีเครื่องอ่าน PDF ติดตั้งอยู่ภายใน | Ability to load and read and PDF documents | ขนาดเครื่อง | 115 x 225 x 355 mm (4.52 x 8.6) |
| คู่มือการปรับเทียบออนไลน์ | ACTIVE สนับสนุนผู้เชี่ยวชาญในการปรับแต่งพารามิเตอร์และการสร้างรายงาน | น้ำหนัก | 5.1 kg (11 lb) no battery, 460g |
| มาตรฐาน | ISO18563 (EN16392) & EN12668 | เป็นมิตรต่อสิ่งแวดล้อม | Designed for: IP66 |
